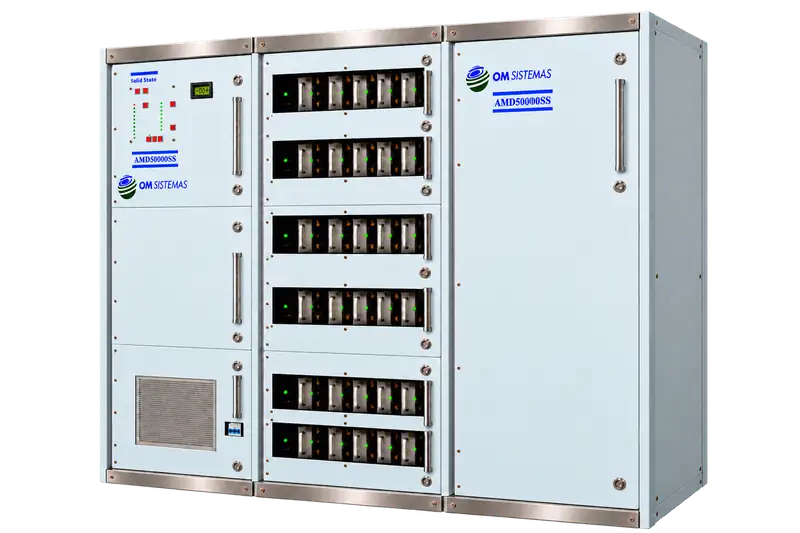

Transmissor AM AMD50000SS

O transmissor de radiodifusão AMD-50000SS foi projetado para operar em qualquer freqüência dentro da faixa de AM, compreendida entre 530 e 1700 KHz.

A potência nominal da portadora é de 50000W com 150% de capacidade de modulação sob uma carga resistiva de 50 Ohms.

Todos os transmissores fabricados pela OM Sistemas utilizam tecnologia Estado Sólido com arquitetura modular redundante baseada em amplificadores de potência de alta eficiência classe D, com um sistema de modulação por Largura de Pulso(PWM) Bifásico.

Normalmente o equipamento utiliza uma fonte de alimentação trifásica para 220/380V (50/60Hz). Para outras opções de alimentação somente sob consulta.

O transmissor trabalha com dois níveis de potência independentes e ajustáveis. Estes níveis podem ser selecionados de modo local ou remoto, e podem ser ajustados em qualquer valor entre zero e a potência nominal do equipamento. Além disso, pode se controlar remotamente o ligamento e desligamento do transmissor.

O transmissor AMD-50000SS conta com um wattímetro direcional capaz de medir potência direta e refletida, permitindo a detecção de ondas estacionarias (SWR) para fins de monitoração e proteção.

Vários parâmetros operacionais são monitorados para fins de medida e proteção. Para cada tipo de falha detectada é utilizado um indicador luminoso (LED) no painel frontal que permanece aceso até que os alarmes sejam reconhecidos manualmente. Desta maneira, as falhas e problemas intermitentes podem ser detectados com facilidade. Adicionalmente o transmissor conta com um medidor digital no painel frontal do tipo LCD para mostrar as leituras de vários parâmetros relevantes.

No caso de uma condição anormal de operação, a potência é automaticamente reduzida a um nível seguro e, se a falha não se repetir a potência é restabelecida gradualmente ao nível original. Se a falha for permanente, e se for possível, o transmissor continua operando com um nível de potência reduzido, até que seja solucionado a falha no sistema radiante ou no próprio transmissor. Tudo isso é feito para que o transmissor jamais fique fora do ar.

Características gerais

O AMD 50000 SS é um transmissor de radiodifusão AM de estado sólido, da linha de 50 kW, com arquitetura modular e 64 amplificadores independentes e intercambiáveis. Sua faixa de frequências de operação é de 530 kHz a 1700 kHz.

Especificações técnicas

Faixa de frequências de operação	530 kHz a 1700 kHz.
Potência de RF e capacidade de modulação	50 kW com 150% de capacidade de modulação. 55 kW com 140% de capacidade de modulação. 60 kW com 125% de capacidade de modulação.
Potência máxima em operação contínua com tom sustentado a 100% de modulação	55 kW.
Redução de potência	4 níveis padrão. Ajuste quase contínuo de ±15%.
Configuração	Modular, com 64 amplificadores independentes e intercambiáveis.
Tensão de alimentação	Padrão: 380 V, 50/60 Hz, trifásico. Outras tensões sob encomenda.
Impedância de saída	50 ohms, não balanceada.
Conector de saída	Tipo EIA 3-1/8″ fêmea.
ROE máxima	1,5:1.
Atenuação de harmônicos	> 80 dB.
Estabilidade de frequência	Melhor que ±5 Hz entre 0 °C e +50 °C (32 °F e 122 °F).
Resposta de frequência de áudio	Melhor que ±1 dB entre 30 Hz e 10 kHz.
Distorção	Menor que 1% a 90% de modulação, entre 30 Hz e 10 kHz.
Ruído	Melhor que -65 dB, com largura de banda de 20 Hz a 22 kHz.
Deslocamento de portadora	Menor que 1% entre 0 e 95% de modulação, medido a 400 Hz.
Entrada de áudio	Entrada nominal de +10 dBm, balanceada. Ajuste interno entre 0 dBm e +13 dBm.
Eficiência	> 84%.
Faixas de temperatura	Armazenamento: -15 °C a +75 °C (5 °F a 167 °F). Operação: -10 °C a +50 °C (14 °F a 122 °F).
Altitude	0 a 3000 metros acima do nível do mar (10000 pés).
Umidade	0 a 95%, sem condensação.

Emissão de espúrias

Máscara CCIR definida pelos seguintes deslocamentos de frequência e níveis de atenuação em relação à portadora:

• 0 a 10 kHz: 0 dB.
• 10 kHz a 13,5 kHz: atenuação maior que a delimitada pela reta entre os pontos (10 kHz, -25 dB) e (13,5 kHz, -35 dB).
• 13,5 kHz a 54,5 kHz: atenuação maior que a delimitada pela reta entre os pontos (13,5 kHz, -35 dB) e (54,5 kHz, -65 dB).
• 54,5 kHz a 75 kHz: atenuação maior que a delimitada pela reta entre os pontos (54,5 kHz, -65 dB) e (75 kHz, -80 dB).
• Acima de 75 kHz: atenuação maior que 80 dB.

Especificações sujeitas a alterações sem aviso prévio.
