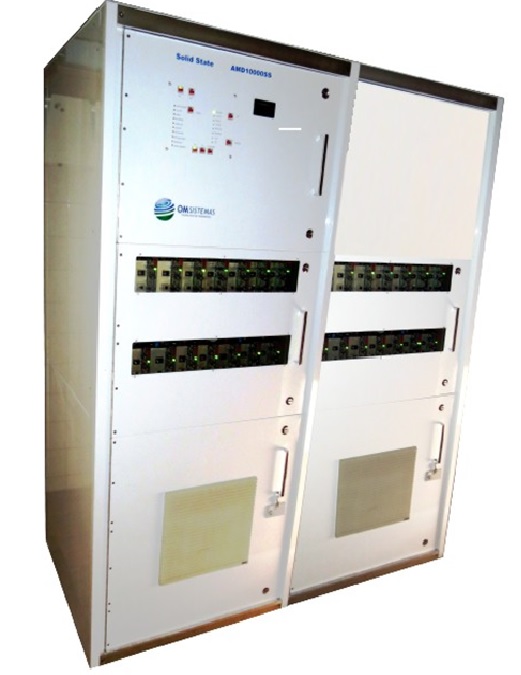

Transmissor 30 kW AM

Transmissor AM AMD-30000ss
Características Gerais:

O transmissor de radiodifusão AMD-30000SS foi projetado para operar em qualquer freqüência dentro da faixa de AM, compreendida entre 530 e 1700 KHz.

A potência nominal da portadora é de 30000W com 150% de capacidade de modulação sob uma carga resistiva de 50 Ohms.

Todos os transmissores fabricados pela OM Sistemas utilizam tecnologia Estado Sólido com arquitetura modular redundante baseada em amplificadores de potência de alta eficiência classe D, com um sistema de modulação por Largura de Pulso(PWM) Bifásico.

Normalmente o equipamento utiliza uma fonte de alimentação trifásica para 220/380V (50/60Hz). Para outras opções de alimentação somente sob consulta.

O transmissor trabalha com dois níveis de potência independentes e ajustáveis. Estes níveis podem ser selecionados de modo local ou remoto, e podem ser ajustados em qualquer valor entre zero e a potência nominal do equipamento. Além disso, pode se controlar remotamente o ligamento e desligamento do transmissor.

O transmissor AMD-30000SS conta com um wattímetro direcional capaz de medir potência direta e refletida, permitindo a detecção de ondas estacionarias (SWR) para fins de monitoração e proteção.

Vários parâmetros operacionais são monitorados para fins de medida e proteção. Para cada tipo de falha detectada é utilizado um indicador luminoso (LED) no painel frontal que permanece aceso até que os alarmes sejam reconhecidos manualmente. Desta maneira, as falhas e problemas intermitentes podem ser detectados com facilidade. Adicionalmente o transmissor conta com um medidor digital no painel frontal do tipo LCD para mostrar as leituras de vários parâmetros relevantes.

No caso de uma condição anormal de operação, a potência é automaticamente reduzida a um nível seguro e, se a falha não se repetir a potência é restabelecida gradualmente ao nível original. Se a falha for permanente, e se for possível, o transmissor continua operando com um nível de potência reduzido, até que seja solucionado a falha no sistema radiante ou no próprio transmissor. Tudo isso é feito para que o transmissor jamais fique fora do ar.
